Винтовой насос: что это такое?
Винтовой насос – это один из самых популярных видов насосного оборудования, который часто применяется в промышленности. Конструкция прибора в закрытом корпусе с ротором позволяет использовать его для жидкостей с различной степенью вязкости.
Главный технический показатель винтового насоса – производительность. Она указывает на объем воды, который прибор сможет перекачать за определенное время. Этот показатель зависит от длины винтов (шнеков) и их количества, поэтому промышленные установки имеют конструкцию из двух и более винтов.
Винтовой насос высокого давления является погружным, его работа осуществляется только на дне резервуара или водоёма. В отличие от поверхностных, погружные механизмы обладают более высокой мощностью: они могут создавать напор, значение которого достигает десятки метров водяного столба.
Механизм работы
Принцип действия агрегата сводится к следующему несложному алгоритму:
- Жидкость попадает внутрь рабочей камеры через перфорированную часть корпуса.
- Винт производит забор воды и отправляет ее к выходному патрубку.
- Винтовая ось, которая образуется при этом между корпусом и выступами шнека, не дает воде выйти наружу.
Назначение винтового насоса
- перекачивание веществ с различной (нестандартной) степенью вязкости;
- удаление жидкости из источников (скважин);
- добыча полезных ископаемых (нефть, газ);
- перемешивание, дозирование продуктов питания на фабриках;
- подача строительных смесей и т. д.
Плюсы и минусы
К преимуществам винтовых установок относится:
- низкий уровень шума;
- легкость в обслуживании;
- простая, надежная конструкция;
- возможность перекачивать вещества с твердыми вкраплениями;
- высокий уровень самовсасывания;
- низкий процент износа механизмов;
- равномерное перекачивание без пульсации;
- высокий водонапор;
- подача воды с практически любой глубины.
Также у аппарата есть и недостатки:
- большой вес, габариты;
- перегорание при работе вне жидкости;
- отсутствие регулировки объема.
Разновидности винтовых насосов
- 3В
- 3В судовые
- АС-3В
- 2ВВ судовые
- 2ВВ мультифазные
- 2ВВ, 2ВГ
- Н1В
- Н1В нефтяные
- 1В, АН1В судовые
- ЭВН
- ЭВНОП
- ВНО
- ПФ
- СХ
Трёхвинтовая установка зачастую применяется для перекачивания неагрессивных веществ в системах подачи топлива, на предприятиях нефтехимии, а также в горно-обогатительной отрасли.
Прибор используется для обеспечения подачи топлива в системах питания судовых дизельных установок на речных, морских судах и в системах гидравлики.
Насос подходит для перекачки масляных жидкостей на атомной станции. Он не устанавливается во взрывоопасных и пожароопасных зонах производства.
Установки винтовые судовые типа 2ВВ подходят для перекачивания морской и пресной воды с примесью нефтепродуктов.
Мультифазные установки применяются для перекачки различных видов горючих и взрывоопасных жидкостей: мазут, сырая нефть, нефть с парафинами и подобные с содержанием газа до 80%.

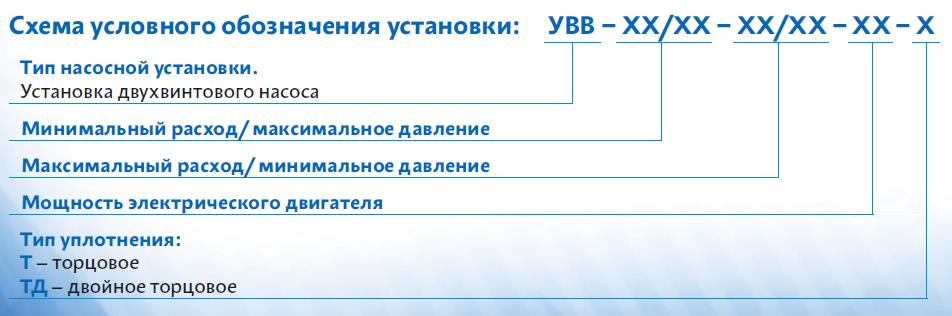

Насосы двухвинтовые типа 2ВВ, 2ВГ подходят для перекачивания веществ в большом диапазоне вязкостей (1-1500 сСт), различных классов опасности, химически неактивных по отношению к примененным материалам.
Установки типа 2ВГ в зависимости от уплотнения могут работать со взрывоопасными и пожароопасными жидкостями.
Горизонтальные одновинтовые агрегаты перекачивают чистую и загрязненную воду, химически активные среды, канализационные стоки, воду с нефтепродуктами.
Насосы одновинтовые Н1В предназначены для откачки утечек нефтепродуктов из дренажных ёмкостей (герметичных резервуаров) в магистральный трубопровод, а также перекачки нефти.
Агрегаты 1В, АН1В создаются в климатическом исполнении ОМ категории размещения при эксплуатации 3 по ГОСТ 15150-69. Они применяются для перекачивания морских, пресных, загрязнённых вод с примесями нефтепродуктов и механическими примесями.
Винтовой насос имеет привод от погружного двигателя и используется для выкачки пластового вещества из нефтяных скважин с повышенной вязкостью.
Однопоточный погружной насос применяется для отбора нефтеносной пластовой жидкости при эксплуатации в составе скважинных установок. Содержание свободного газа в веществе должно быть не более 50% по объему.
Установки типа ВНО используется для выкачки пластовой жидкости из нефтяных скважин с верхним приводом.
Погружной фекальный механизм перекачивает воды с механическими вкраплениями размером до 2 мм и до 5% по массе, а также прочие разнородные жидкости.
Самовсасывающий насос типа СХ применяется для химически активных веществ с температурой до 35°С и вязкостью до 3000 мПа при работе в непрерывном режиме.
Особенности эксплуатации
- Механизм должен запускаться в жидкости для предотвращения сухого хода.
- Мотор охлаждается естественным путем – с помощью перекачиваемой жидкости.
- Насос отлично справляется со своей задачей при вертикальном и горизонтальном положении.
- Из-за отсутствия вибраций, исключается воздействие двигателя на стенки скважинного канала.
Сферы применения винтовых насосов
- Нефтяная промышленность. Винтовые насосы используются на месторождениях нефти и транспортных путепроводах для работы с мультифазными жидкостями: вода, газ, компоненты сырой нефти и т. д.
- Судостроительная промышленность. Установка применяется для перекачки веществ с различной вязкостью. Насосы незаменимы в качестве бустерных насосов, насосов для зачистки, очистки, загрязненной маслом или морской водой.
- Пищевое производство. Винтовые агрегаты способны транспортировать различные жиры, соки, пищевые масла, молочные продукты и т. д.
- Энергетическая промышленность. Двухвинтовые установки могут быть использованы в энергетической промышленности при перекачки различного топлива, смазочных и гидравлических масел.
- Морские платформы. Приборы могут применяться на морских платформах вместо сепараторов. Они способны перекачать жидкость на танкер или берег.
Типы винтовых насосов
По глубине погружения приборы делятся на:
- глубинные – до 100 метров;
- стандартные – до 25 метров.
По количеству винтов:
- 1-винтовые;
- 2-винтовые;
- 3-винтовые.
Часто задаваемые вопросы
Чем винтовой насос отличается от шнекового?
Оседиагональный шнековый насос по принципу действия относится к динамическим машинам, у него есть ограничения по вязкости перекачиваемой жидкости - 500 сСт. Так же оседиагональные насосы менее восприимчивы к примесям, содержащимся в перекачиваемой среде. Так же винтовой насос может развивать более высокое давление, чем шнековый, который используется больше для подтягивания жидкости из резервуаров и хранилищ.
В чем отличие одновинтового насоса от двухвинтового?
Главное отличие кроется в наименовании, число валов с винтовой нарезкой. Так же одновинтовой насос может перекачивать жидкости с примесями, двухвинтовой же может быстро прийти в негодность из-за трения примесей об винтовую нарезку. С другой стороны, в одновинтовом насосе может быстро износиться резиновый эластомер.
